功能指令不能使用繼電器的符號，必須使用圖1所示的格式符號。這種格式包括：控制條件、指令、參數和輸出幾個部分。 表1為圖1所示功能指令的編碼表和運算結果狀態。

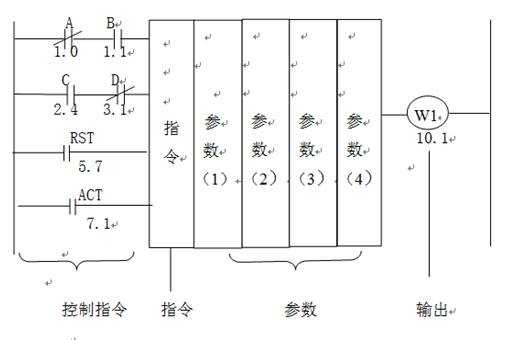

圖1 功能指令格式
表1 圖1的編碼表
|
序號 |
指令 |
地址號 位數 |
備注 |
運算結果狀態 |
|||
|
ST3 |
ST2 |
ST1 |
ST0 |
||||
|
1 |
RD.NOT |
1.0 |
A |
|
|
|
|
|
2 |
AND |
1.1 |
B |
|
|
|
|
|
3 |
RD.STK |
2.4 |
C |
|
|
|
C |
|
4 |
AND.NOT |
3.1 |
D |
|
|
|
|
|
5 |
RD.STK |
5.7 |
RST |
|
|
|
RST |
|
6 |
RD.STK |
7.1 |
ACT |
|
|
RST |
ACT |
|
7 |
SUB |
|
指令 |
|
|
RST |
ACT |
|
8 |
（PRM） |
|
參數1 |
|
|
RST |
ACT |
|
9 |
（PRM） |
|
參數2 |
|
|
RST |
ACT |
|
10 |
（PRM） |
|
參數3 |
|
|
RST |
ACT |
|
11 |
（PRM） |
|
參數4 |
|
|
RST |
ACT |
|
12 |
WRT |
10.1 |
W1輸出 |
|
|
RST |
ACT |
