三菱FX系列PLC通用定時器的工作原理圖解

通用定時器的工作原理

n 當定時條件為ON，指定的定時器對PLC內部的100ms、10ms、1ms時鐘脈沖進行累加計數，當前值等于設定值時，定時器的常開觸點接通，常閉觸點斷開。當定時條件變?yōu)?/span>OFF，定時器被復位，常開觸點斷開，常閉觸點接通，當前值恢復為零。

n 通用定時器的特點：沒有保持功能

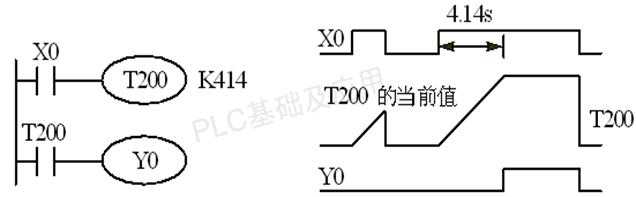

圖1 通用定時器的工作原理
