產品概述

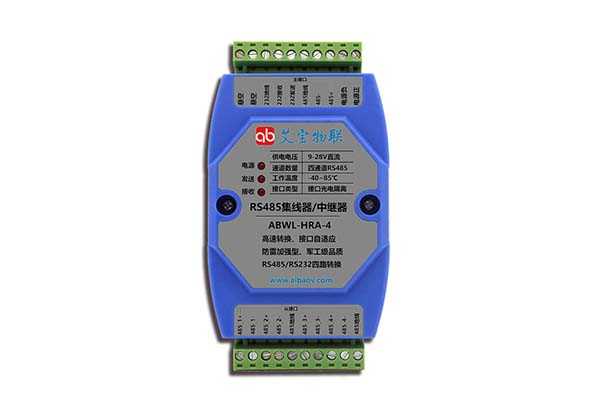

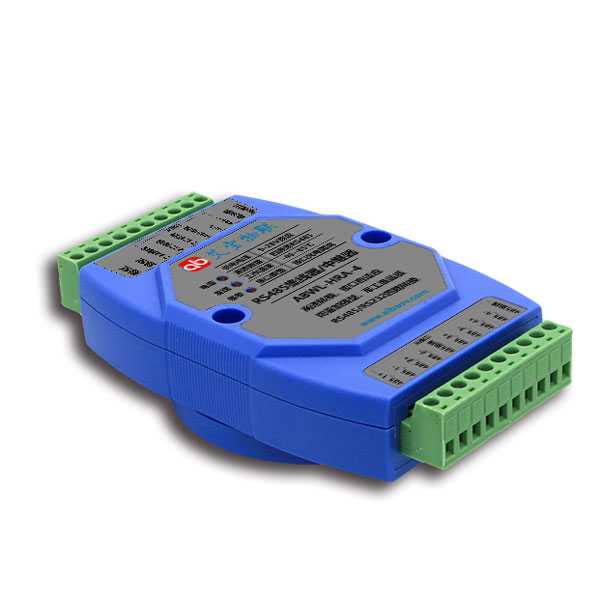

ABWL-HRA-4是一款工業級高性能RS232/RS485轉四路RS485集線器中繼器。高速轉換，RS485、RS232接口自適應，無需軟件設置。

產品詳情



【技術指標及特性】
波 特 率：1200bps～115200bps,自動偵測速率，無需軟件設置
隔離方案：信號采用光電隔離、電源采用電磁隔離
輸出接口： 四路RS485
接口特性：兼容RS232C、RS485標準
RS232接口：壓線端子
RS485接口：壓線端子
RS422接口：壓線端子
隔離電壓：2500Vrms
負載性能：RS485可掛接256個節點(如果負載支持)
輸出保護：防雷+TVS保護+濾波網絡三級防護
供電范圍：9-28V直流,小于 100mA
電源連接器：壓線端子
保護措施：防反接，過壓保護，過流自恢復保護， ESD 保護，防浪涌
工作指示：供電指示、發送指示、接收指示
保修政策：保修一年，終身成本維修
模塊尺寸：104mm x 72mm x 26mm

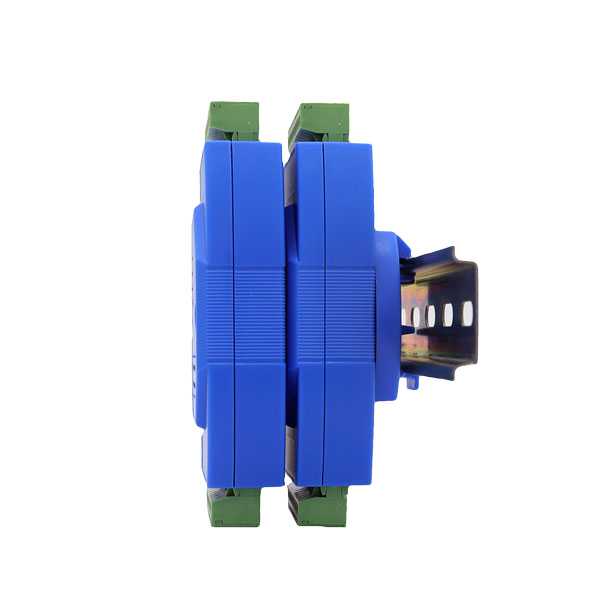

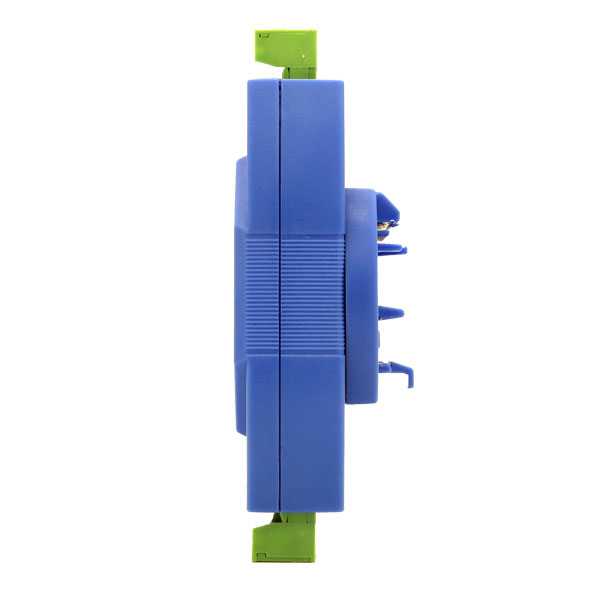

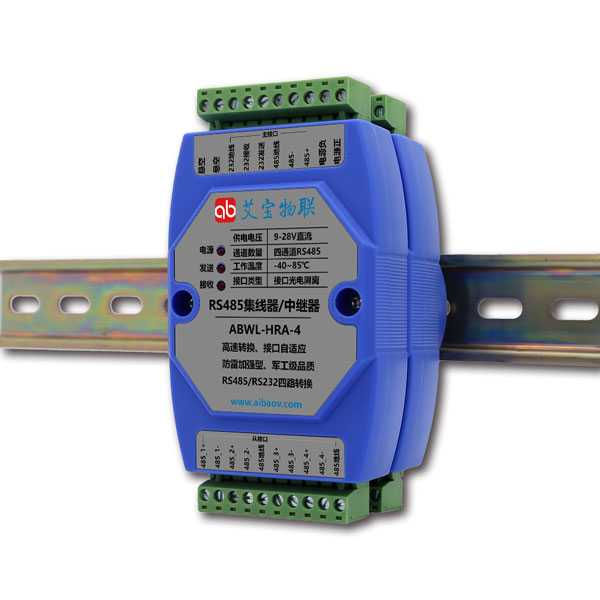

安裝方式：工業級塑料外殼、35mm DIN導軌安裝
工作環境：溫度：-40~85℃ 濕度：0-95%,不冷凝

【RS485總線連接】
艾寶物聯的RS485系列產品，具有標準RS485總線接口，采用差分信號邏輯。邏輯"1"以兩線間的電壓差為+(2～6)V表示；邏輯"0"以兩線間的電壓差為-(2～6)V表示。RS485設備組網連接非常簡單，只需要將設備正端和負端并接入總線即可；當其通信距離較長時應該特別注意網絡拓?fù)?，RS485網絡拓?fù)湟话悴捎媒K端匹配的總線型結構，不支持環形或星型網絡，從總線到每個節點的引線長度應盡可能短，以便使引出線中的反射信號對總線信號的影響最低。
