產品系列：AB433W
| 【產品介紹】 |
|---|

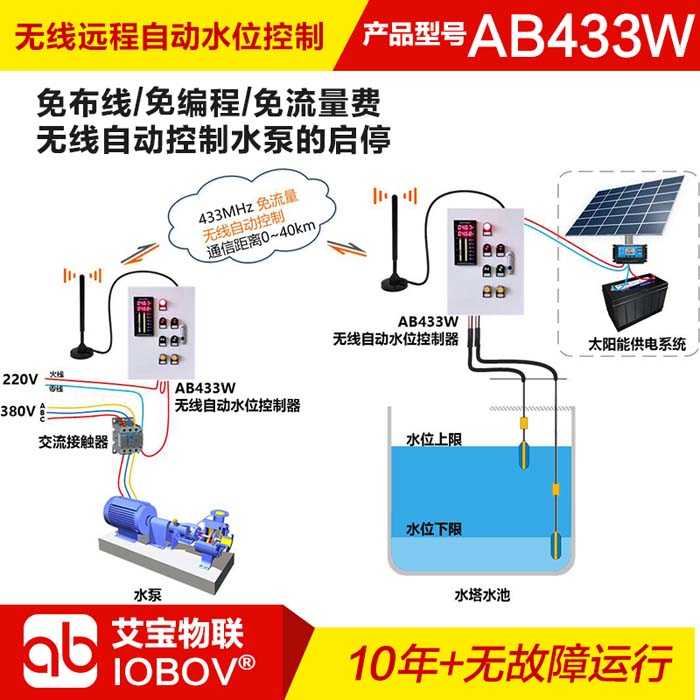

AB433W具有無線自動水位顯示及控制功能，支持太陽能電源供電，光電隔離輸入直接接浮球開關，繼電器輸出。發送端停電的情況下，接收端自動斷開，增加系統的可靠性?？蓪⑺恍畔o線傳輸?shù)奖谜?，泵站的無線模塊根據水位狀態自動控制水泵的啟停。可以工作在點對點模式：一個水池和一個泵站；也可以工作在點對多模式：多個水池和泵站之間無線自動控制。AB433W無線終端采用無線電數字加密通信技術，抗干擾能力強，可替代電纜，無需挖溝布線，大大降低企業人力物力成本，減少施工和維護難度。 發射端：上水位輸入接水位上限浮球開關；下水位輸入接水位下限浮球開關。 接收端：繼電器1代表無線通信狀態，當通信正常時繼電器1閉合，當超過10秒(默認10秒，可在出廠時更改)沒有收到發射端的數據，繼電器1斷開；繼電器2根據上下水位狀態而改變。建議繼電器1和繼電器2串聯使用，這樣當發射端斷電的情況下，水泵自動關閉。 AB433W無線水位自動控制器，主要是針對遠距離的水塔、山頂蓄水池及江河水位監測而設計的全自動無線電測控系統?？筛鶕?jù)用戶需求自由配置。針對工業用戶，全工業級防雷設計，久經工業現場考驗，質量穩定可靠。免編程，撥碼開關即可設置所有工作參數。產品體積小巧，標準導軌安裝。廣泛應用于工業自動化、廠礦、電力、水利、環保、農業等領域。 |
| 【主要特點】 |
|---|
| 無需通訊費用：433MHz屬于免申請使用頻段，終端之間自組網無線連接，不需要通訊費用。 |
| 免施工安裝：可代替連接電纜，傳輸距離遠，免去電纜施工的困擾。 |
| 免編程設計：無需編程，所有參數都可通過撥碼開關完成，使用方便，運行可靠。 |
| 繞射能力強：穿透繞射能力強，適用于復雜工業和生活環境。 |
| 自動糾錯：終端糾錯能力強，能主動糾正被干擾的數據包，大大提高傳輸可靠性。 |
| 傳輸數據加密：終端具有嚴密的加密和解密算法，增強數據傳輸?shù)碾[秘性。 |
| 【無線參數】 |
|---|
| 工作頻段：頻率范圍 425~450.5MHz。 |
| 信道數：信道數8個，易于實現多組模塊同時工作。 |
| 空中速率：8級可調（1.2、2.4、4.8、9.6、19.2、38.4、50、70kbps）。 |
| 天線接口：標準SMA-K天線接口。 |
| 【電氣參數】 |
|---|
| 額定電源：DC9～24V。 |
| 電源保護：防反接、過壓，過流，短路。 |
| 處理器：工業級高性能嵌入式32位ARM處理器。 |
| 開關量輸入：2路，直接外接浮球開關，具有過壓防反接保護。 |
| 開關量輸出：繼電器輸出（2路，250VAC/30VDC 5A），外接交流接觸器控制水泵。 |
| 【結構特性】 |
|---|
| 長x寬x高：以實際情況為準。 |
| 安裝方式：導軌安裝或螺絲固定。 |
| 【環境適應性】 |
|---|
| 絕緣電壓：超過20MΩ 500VDC。 |
| 抗干擾度：通過快速脈沖群4kV測試（對電源和通訊端子）。 |
| 靜電測試：通過空氣放電8 kV測試。 |
| 工作溫度：工業級設計，-40-85℃。 |
| 【訂購信息】 |
|---|
|
訂購型號AB433W①②。其中： ①位置填寫點數資源，參見【點數資源】表格； ②位置填寫無線功率，參見【無線功率】表格 |
| 例如訂購型號AB433W1D表示：上水池供水功能，水位達到上限自動關泵，水位達到下限自動開泵；無線功率2W，傳輸距離5km。 |
| 【點數資源】 |
|---|
| AB433W1x：上水池供水功能，水位達到上限自動關泵，水位達到下限自動開泵。x代表功率代碼。 |
| AB433W2x：下水池排水功能，水位達到上限自動開泵，水位達到下限自動關泵。x代表功率代碼。 |
| 【無線功率】 |
|---|
| 功率代碼A：功率100mW，視距傳輸距離大于1km，建議0.5km。 |
| 功率代碼B：功率500mW，視距傳輸距離大于2km，建議1km。 |
| 功率代碼C：功率1W，視距傳輸距離大于3km，建議2km。 |
| 功率代碼D：功率2W，視距傳輸距離大于8km，建議5km。 |
| 功率代碼E：功率5W，視距傳輸距離大于15km，金屬機箱。 |
| 功率代碼F：功率10W，視距傳輸距離大于20km，金屬機箱。 |
