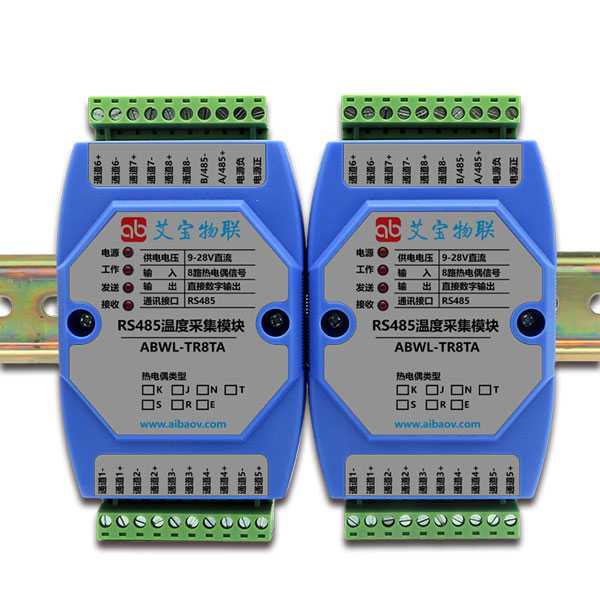

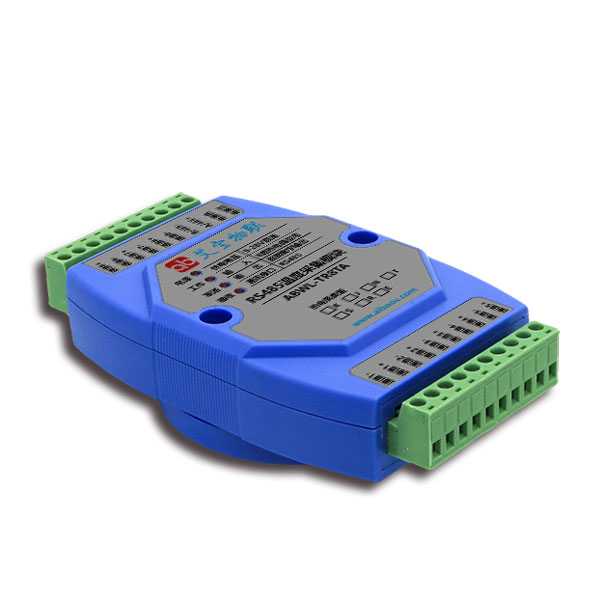

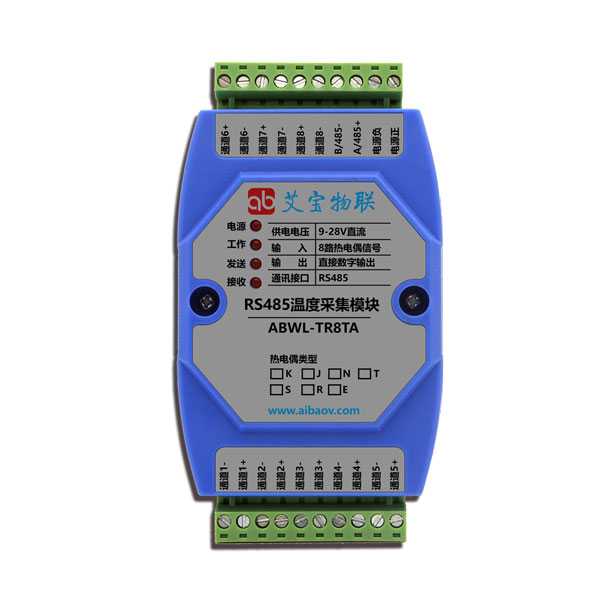

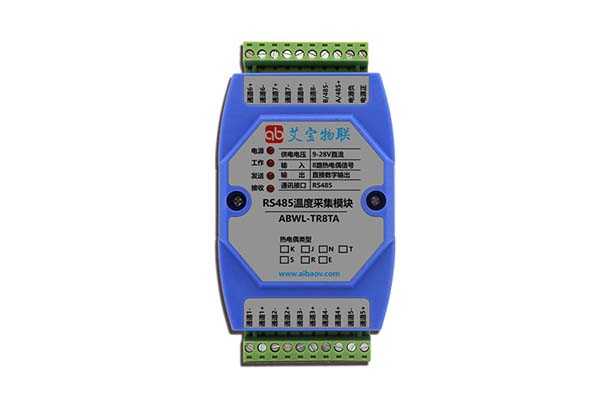

產品系列：ABWL-TR8TA
| 【工作電源】 |
|---|
| 工作電源：直流9~28V |
| 最大功耗：1W |
| 保護措施：防反接，過壓保護，過流自恢復保護， ESD 保護，防浪涌 |
| 【熱電偶采集】 |
|---|
| 輸入通道：8路熱電偶采集 |
| 支持傳感器：K、J、N、T、S、R、E型熱電偶。(需出廠設定) |
| 輸入保護：過壓保護、反接保護、低通濾波器 |
| AD位數：16bit |
| 測量精度：± 0.25℃ |
| 開路檢測：自動檢測 |
| 冷端補償：內部集成 |
|
溫度測量范圍：
K:-270℃ ~ 1372℃
J:-210℃ ~ 1200℃
N:-270℃ ~ 1300℃
S:-50℃ ~ 1768℃
T:-270℃ ~ 400℃
E:-270℃ ~ 1000℃
R:-50℃ ~ 1768℃
|
| 【通信接口】 |
|---|
| 通訊協議：MODBUS-RTU |
| 接口保護：15KV ESD保護，1500V隔離保護 |
| 波 特 率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps. |
| 校 驗 位：無校驗、偶校驗、奇校驗 |
| 默認參數：9600，8，N，1（波特率和校驗位可修改） |
| 【模塊指示燈定義】 |
|---|
| 電源：電源狀態指示，常亮/供電正常 |
| 工作：模塊工作指示，模塊正常工作時周期閃爍 |
| 發送：當模塊發送數據時閃爍 |
| 接收：當模塊收到數據時閃爍 |
| 【系統參數】 |
|---|
| 模塊尺寸：104mm x 72mm x 26mm |

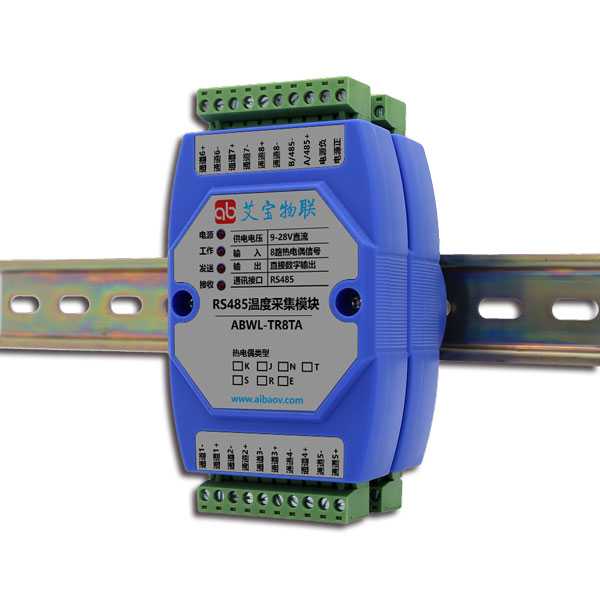

| 安裝方式：工業級塑料外殼、35mm DIN導軌安裝 |
| 工作環境：溫度：-40~85℃ 濕度：0-95%,不冷凝 |
| 【RS485總線連接】 |
|---|
| 艾寶物聯的RS485系列產品，具有標準RS485總線接口，采用差分信號邏輯。邏輯"1"以兩線間的電壓差為+(2～6)V表示；邏輯"0"以兩線間的電壓差為-(2～6)V表示。RS485設備組網連接非常簡單，只需要將設備正端和負端并接入總線即可；當其通信距離較長時應該特別注意網絡拓?fù)?，RS485網絡拓?fù)湟话悴捎媒K端匹配的總線型結構，不支持環形或星型網絡，從總線到每個節點的引線長度應盡可能短，以便使引出線中的反射信號對總線信號的影響最低。 |
|
|
|
|
| 【熱電偶溫度接線圖】 |
|---|
| 支持協議 | 標準Modbus RTU協議 |
| 寄存器16進制地址 | 0x401-0x408 |
| 寄存器10進制地址 | 1025-1032 |
| 數值對應關系 | 數值除以10即為實際溫度。 |
| 地址空間 | 4x |
| 寄存器個數 | 4個，分別對應TC1-TC8 |
| 功能碼：3 |
實例，例如設備地址為1時，讀1025-1032八個熱電偶的數值:
Tx:01 03 04 01 00 08 14 FC
Rx:01 03 10 01 01 01 00 00 FC 00 FA 01 01 4F FD 4F FD 4F FD 62 8D
通道1的返回?cái)?shù)據為0x0101，十進制為257，實際溫度為25.7℃。
通道2的返回?cái)?shù)據為0x0100，十進制為256，實際溫度為25.6℃。 通道3的返回?cái)?shù)據為0x00FC，十進制為252，實際溫度為25.2℃。 通道4的返回?cái)?shù)據為0x00FA，十進制為250，實際溫度為25.0℃。 通道5的返回?cái)?shù)據為0x0101，十進制為257，實際溫度為25.7℃。 通道6的返回?cái)?shù)據為0x4FFD，十進制為20477，大于1600,表示傳感器斷開。 通道7的返回?cái)?shù)據為0x4FFD，十進制為20477，大于1600,表示傳感器斷開。 通道8的返回?cái)?shù)據為0x4FFD，十進制為20477，大于1600,表示傳感器斷開。 |
| 熱電偶溫度采集寄存器 | 說明 |
|---|
| 設備地址 | 說明 |
|---|---|
| 功能描述 | 標準Modbus RTU協議，MODBUS RTU設備地址，設備地址范圍1-255，其中：247地址為模塊保留地址，不能設置; 0地址為廣播地址，不能設置。 |
| 寄存器地址 | 16進制：0x501，10進制：1281 |
| 地址空間 | 4x |
| 寄存器個數 | 1個，數據低8位有效 |
| 功能碼：3 |
讀指令： TX:01 03 05 01 00 01 D5 06 RX:01 03 02 00 01 79 84 |
| 功能碼：6 |
單寫指令 TX:01 06 05 01 00 02 59 07 RX:01 06 05 01 00 02 59 07 |
| 功能碼：16 |
多寫指令 TX:01 10 05 01 00 01 02 00 02 73 40 RX:01 10 05 01 00 01 50 C5 |
| 波特率校驗 | 說明 |
|---|---|
| 功能描述 | 標準Modbus RTU協議，用來修改串口波特率和校驗位。設備地址和波特率兩個寄存器可同時寫。波特率和校驗更改后，即刻生效，而且模塊不返回?cái)?shù)據。 |
| 寄存器地址 | 16進制：0x502，10進制：1282 |
| 地址空間 | 4x |
| 寄存器個數 |
1個，數據格式如下： 低字節波特率 1200bps:0 2400bps:1 4800bps:2 9600bps:3 19200bps:4 38400bps:5 57600bps:6 115200bps:7 9600:其他 高字節校驗： 無校驗None:0 奇校驗Odd:1 偶校驗Even:2 無校驗:其他 |
| 功能碼：3 |
讀指令 TX:01 03 05 02 00 01 25 06 RX:01 03 02 00 03 F8 45 |
| 功能碼：6 |
單寫指令，波特率修改為115200 TX:01 06 05 02 00 07 59 07 |
| 功能碼：16 |
多寫指令，修改波特率為9600 TX: 01 10 05 02 00 01 02 00 03 B2 B3 地址、波特率、校驗同時設置，地址3，奇校驗，波特率115200： 01 10 05 01 00 02 04 00 03 01 07 BD 61 |
| 設備資源描述 | 說明 |
|---|---|
| 功能描述 | 標準Modbus RTU協議，用來描述設備的資源，比如:4AI/4DO。 |
| 寄存器地址 | 16進制：0x503，10進制：1283 |
| 地址空間 | 4x |
| 寄存器個數 | 10個 |
| 功能碼：3 | 讀指令：TX:01 03 05 03 00 0A 35 01 |
| 設備序列號 | 說明 |
|---|---|
| 功能描述 | 標準Modbus RTU協議，用來讀取設備的唯一序列號。 |
| 寄存器地址 | 16進制：0x504，10進制：1284 |
| 地址空間 | 4x |
| 寄存器個數 | 2個 |
| 功能碼：3 | 讀指令：TX:01 03 05 04 00 02 85 06 |
| 設備型號 | 說明 |
|---|---|
| 功能描述 | 標準Modbus RTU協議，用來讀取設備的型號。 |
| 寄存器地址 | 16進制：0x505，10進制：1285 |
| 地址空間 | 4x |
| 寄存器個數 | 10個 |
| 功能碼：3 | 讀指令：TX:01 03 05 05 00 0A D5 00 |
| 設備硬件版本 | 說明 |
|---|---|
| 功能描述 | 標準Modbus RTU協議，用來讀取設備的硬件版本號。 |
| 寄存器地址 | 16進制：0x506，10進制：1286 |
| 地址空間 | 4x |
| 寄存器個數 | 3個 |
| 功能碼：3 | 讀指令：TX:01 03 05 06 00 03 E5 06 |
| 設備軟件版本 | 說明 |
|---|---|
| 功能描述 | 標準Modbus RTU協議，用來讀取設備的軟件版本號。 |
| 寄存器地址 | 16進制：0x507，10進制：1287 |
| 地址空間 | 4x |
| 寄存器個數 | 3個 |
| 功能碼：3 | 讀指令：TX:01 03 05 07 00 03 B4 C6 |
| 設備尋呼地址 | 說明 |
|---|---|
| 功能描述 | 標準Modbus RTU協議，用來尋呼設備，進入快速配置模式。寫入AIBAOWULIAN9600，波特率初始化為9600,8N1；寫入AIBAOWULIAN,恢復之前波特率。不返回?cái)?shù)據。 |
| 寄存器地址 | 16進制：0x508，10進制：1288 |
| 地址空間 | 4x |
| 寄存器個數 | 8個 |
| 設備閃燈 | 說明 |
|---|---|
| 功能描述 | 標準Modbus RTU協議，閃燈寄存器，寫入閃燈次數，設備的工作燈閃爍相應的次數?？捎脕?lái)查找設備。 |
| 寄存器地址 | 16進制：0x509，10進制：1289 |
| 地址空間 | 4x |
| 寄存器個數 | 1個 |
| 功能碼：6 |
寫指令，閃燈16次： TX:01 06 05 09 00 10 58 C8 RX:01 06 05 09 00 10 58 C8 |
| 功能碼：16 |
寫指令，閃燈1次： TX:01 10 05 09 00 01 02 00 0F B3 CD RX:01 10 05 09 00 01 D1 07 |
