產品概述

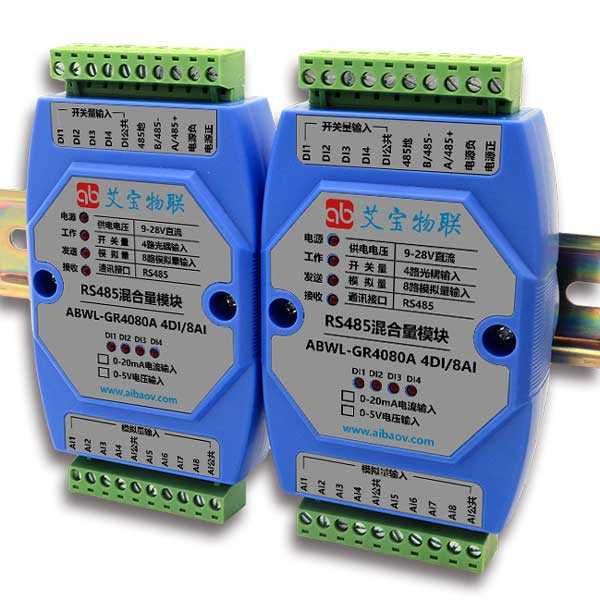

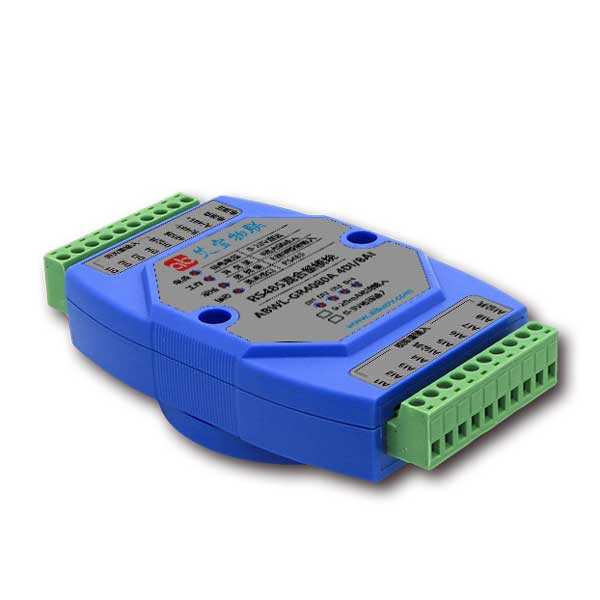

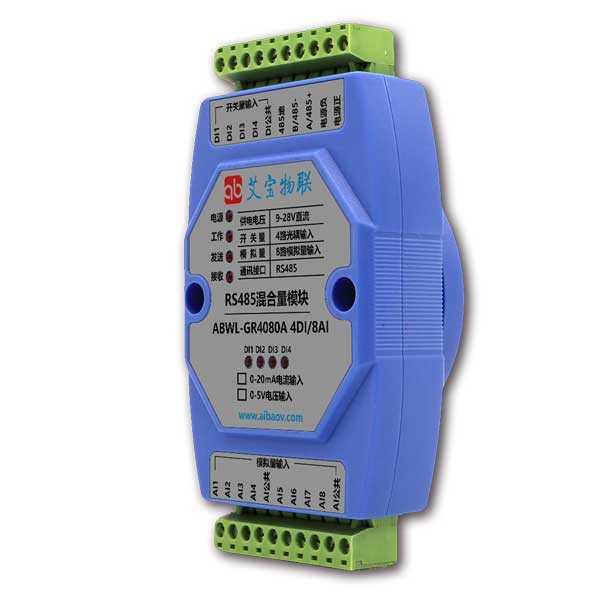

ABWL-GR4080A是一款是4通道隔離型數字量/開關量輸入，8通道模擬量采集模塊，可廣泛應用于工業現場設備的信號采集、監控和控制等。開關量輸入采用光耦輸入，模擬通道可配置成0-20mA電流采集，或者0-5V、0-10V電壓采集。 通信接口采用RS485接口，支持標準MODBUS RTU協議，可以直接和組態軟件、PLC、DCS工控觸摸屏進行連接。

產品詳情



【工作電源】
工作電源：直流9~28V
最大功耗：1W
保護措施：防反接，過壓保護，過流自恢復保護， ESD 保護，防浪涌

【開關量輸入】
輸入通道：4路光耦隔離輸入（內部干接點，需要電壓驅動）
輸入極性：共陰或共陽輸入（極性自動適應）
節點支持：干接點、濕接點、共陽、共陰
輸入范圍：高電平(數字1)：7.5V -30V，低電平(數字0):0V - 1V
輸入阻抗：大于1K?
隔離電壓：2500V

【模擬量輸入】
輸入通道：8路單端
輸入信號：0-20mA、0-5V、0-10V。(需出廠設定)
制式支持：兩線、三線、四線
輸入保護：過壓保護、反接保護
采樣阻抗：250?(電流采集時)
輸入電阻：大于1M?(電壓采集時)
采集精度：優于±0.1%

【通信接口】
通訊協議：MODBUS-RTU
接口保護：15KV ESD保護，1500V隔離保護
波 特 率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps.
校 驗 位：無校驗、偶校驗、奇校驗
默認參數：9600，8，N，1（波特率和校驗位可修改）

【模塊指示燈定義】
電源：電源狀態指示，常亮/供電正常
工作：模塊工作指示，模塊正常工作時周期閃爍
發送：當模塊發送數據時閃爍
接收：當模塊收到數據時閃爍

【系統參數】
模塊尺寸：104mm x 72mm x 26mm
安裝方式：工業級塑料外殼、35mm DIN導軌安裝
工作環境：溫度：-40~85℃  濕度：0-95%,不冷凝

【RS485總線連接】
艾寶物聯的RS485系列產品，具有標準RS485總線接口，采用差分信號邏輯。邏輯"1"以兩線間的電壓差為+(2～6)V表示；邏輯"0"以兩線間的電壓差為-(2～6)V表示。RS485設備組網連接非常簡單，只需要將設備正端和負端并接入總線即可；當其通信距離較長時應該特別注意網絡拓撲，RS485網絡拓撲一般采用終端匹配的總線型結構，不支持環形或星型網絡，從總線到每個節點的引線長度應盡可能短，以便使引出線中的反射信號對總線信號的影響最低。

【干接點接線圖】

【共陽極濕接點接線圖】

【共陰極濕接點接線圖】

【NPN型晶體管信號接線圖】

【PNP型晶體管信號接線圖】

【二線制傳感器接線圖】

【三線制傳感器接線圖】

【四線制傳感器接線圖】

開關量輸入	說明
支持協議	標準Modbus RTU協議
寄存器16進制地址	0x201-0x204
寄存器10進制地址	513-516
地址空間	1x
寄存器個數	4個，分別對應DI1-DI4
功能碼：2	讀開關量輸入，例如設備地址為1時，讀513-516四個開關量輸入的狀態，返回0x08，即DI4有信號輸入: Tx:01 02 02 01 00 04 29 B1 Rx:01 02 01 08 A0 4E

模擬量輸入	說明
支持協議	標準Modbus RTU協議
寄存器16進制地址	0x401-0x408
寄存器10進制地址	1025-1032
數值對應關系	數值范圍0-4095，電壓采集對應0-5V、0-10V，電流采集對應0-20mA。
地址空間	3x
寄存器個數	8個，分別對應AI1-AI8
功能碼：4	讀模擬量輸入，例如設備地址為1時，讀1025-1032八個模擬量輸入的狀態: Tx:01 04 04 01 00 08 A1 3C Rx:01 04 10 0A 74 00 00 00 00 00 01 00 01 00 01 00 01 00 02 57 3D 通道1的返回數據為0x0A74，十進制為2676。如果是電壓輸入就代表3.3V，如果是電流輸入就代表13.21mA。

設備地址	說明
功能描述	標準Modbus RTU協議，MODBUS RTU設備地址，設備地址范圍1-255，其中：247地址為模塊保留地址，不能設置; 0地址為廣播地址，不能設置。
寄存器地址	16進制：0x501，10進制：1281
地址空間	4x
寄存器個數	1個，數據低8位有效
功能碼：3	讀指令： TX:01 03 05 01 00 01 D5 06 RX:01 03 02 00 01 79 84
功能碼：6	單寫指令 TX:01 06 05 01 00 02 59 07 RX:01 06 05 01 00 02 59 07
功能碼：16	多寫指令 TX:01 10 05 01 00 01 02 00 02 73 40 RX:01 10 05 01 00 01 50 C5

波特率校驗	說明
功能描述	標準Modbus RTU協議，用來修改串口波特率和校驗位。設備地址和波特率兩個寄存器可同時寫。波特率和校驗更改后，即刻生效，而且模塊不返回數據。
寄存器地址	16進制：0x502，10進制：1282
地址空間	4x
寄存器個數	1個，數據格式如下： 低字節波特率 1200bps:0 2400bps:1 4800bps:2 9600bps:3 19200bps:4 38400bps:5 57600bps:6 115200bps:7 9600:其他 高字節校驗： 無校驗None:0 奇校驗Odd:1 偶校驗Even:2 無校驗:其他
功能碼：3	讀指令 TX:01 03 05 02 00 01 25 06 RX:01 03 02 00 03 F8 45
功能碼：6	單寫指令，波特率修改為115200 TX:01 06 05 02 00 07 59 07
功能碼：16	多寫指令，修改波特率為9600 TX: 01 10 05 02 00 01 02 00 03 B2 B3 地址、波特率、校驗同時設置，地址3，奇校驗，波特率115200： 01 10 05 01 00 02 04 00 03 01 07 BD 61

設備資源描述	說明
功能描述	標準Modbus RTU協議，用來描述設備的資源，比如:4AI/4DO。
寄存器地址	16進制：0x503，10進制：1283
地址空間	4x
寄存器個數	10個
功能碼：3	讀指令：TX:01 03 05 03 00 0A 35 01

設備序列號	說明
功能描述	標準Modbus RTU協議，用來讀取設備的唯一序列號。
寄存器地址	16進制：0x504，10進制：1284
地址空間	4x
寄存器個數	2個
功能碼：3	讀指令：TX:01 03 05 04 00 02 85 06

設備型號	說明
功能描述	標準Modbus RTU協議，用來讀取設備的型號。
寄存器地址	16進制：0x505，10進制：1285
地址空間	4x
寄存器個數	10個
功能碼：3	讀指令：TX:01 03 05 05 00 0A D5 00

設備硬件版本	說明
功能描述	標準Modbus RTU協議，用來讀取設備的硬件版本號。
寄存器地址	16進制：0x506，10進制：1286
地址空間	4x
寄存器個數	3個
功能碼：3	讀指令：TX:01 03 05 06 00 03 E5 06

設備軟件版本	說明
功能描述	標準Modbus RTU協議，用來讀取設備的軟件版本號。
寄存器地址	16進制：0x507，10進制：1287
地址空間	4x
寄存器個數	3個
功能碼：3	讀指令：TX:01 03 05 07 00 03 B4 C6

設備尋呼地址	說明
功能描述	標準Modbus RTU協議，用來尋呼設備，進入快速配置模式。寫入AIBAOWULIAN9600，波特率初始化為9600,8N1；寫入AIBAOWULIAN,恢復之前波特率。不返回數據。
寄存器地址	16進制：0x508，10進制：1288
地址空間	4x
寄存器個數	8個

設備閃燈	說明
功能描述	標準Modbus RTU協議，閃燈寄存器，寫入閃燈次數，設備的工作燈閃爍相應的次數。可用來查找設備。
寄存器地址	16進制：0x509，10進制：1289
地址空間	4x
寄存器個數	1個
功能碼：6	寫指令，閃燈16次： TX:01 06 05 09 00 10 58 C8 RX:01 06 05 09 00 10 58 C8
功能碼：16	寫指令，閃燈1次： TX:01 10 05 09 00 01 02 00 0F B3 CD RX:01 10 05 09 00 01 D1 07
